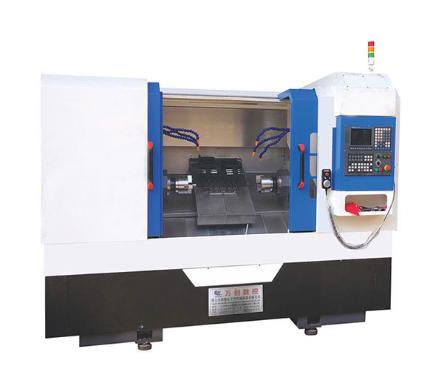

數控車床圓弧的計算方法是什么？

       R是圖紙上半徑值.

       指令格式：G02/G03 X(U)___Z(W)___I___K___F___；

       G02/G03 X(U)___Z(W)___R___F___；

       1.圓弧順逆的判斷

       圓弧插補指令分為順時針圓弧插補指令G02和逆時針圓弧插補指令G03。

       數控車床是兩坐標的機床，只有X軸和Z軸，按右手定則的方法將Y軸也加上去來考慮。觀察者讓Y軸的正向指向自己(即沿Y軸的負方向看去)，站在這樣的位置上就可正確判斷X-Z平面上圓弧的順逆時針了。

       圓弧順逆的判斷

       ①采用絕對值編程時，圓弧終點坐標為圓弧終點在工件坐標系中的坐標值，用X、Z表示。

       當采用增量值編程時；圓弧終點坐標為圓弧終點相對于圓弧起點的增量值，用U、W表示。

       ②圓心坐標I、K為圓弧起點到圓弧中心所作矢量分別在X、Z坐標軸方向上的分矢量(矢量方向指向圓心)。本系統I、K為增量值，并帶有“±”號，當分矢量的方向與坐標軸的方向不一致時取“－”號。

       ③當用半徑只指定圓心位置時，由于在同一半徑只的情況下，從圓弧的起點到終點有兩個圓弧的可能性，為區別二者，規定圓心角≤180°時，用“＋R”表示。若圓弧圓心角>180°時，用“－R”表示。

       ④用半徑只指定圓心位置時，不能描述整圓
